Features
1. Super audio quenching lathe bed, 2. The whole cast iron bed . 3.Strong power motor; 4. European standard safety electrical control,
5. Multi-function slip board boxes; 6. Big range powerful feed box, 7. Four position trip positioning
Standard accessories
1.3-jaw chuck ;2.change gears;3.chip tray;4.reducing nipple ;5.dead center ;6.splash guard;7.cooling system ;8.thead chasing dial ;9.steady rest;10.follow rest;11.workinglight;12.4-jaw chuck ;13.face plate;14.tool box and tools .
Optional accessories
1.taper accessories ;2.live center ;3.lead screw protection hood ;4.quick-change turning tool;5.turning tool combination ;6.digital tri-axial
specification
|
Model
|

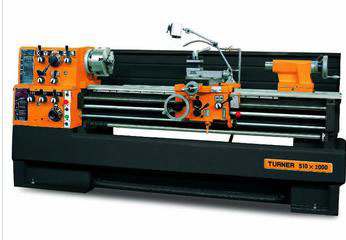

TURNER510×2000
|
|
Max. swing over bed
|
510mm(20”)
|
|
Max. swing diameter over slide
|
305mm(12”)
|
|
Max. swing diameter in the saddle
|
735mm(29”)
|
|
Front face plate efficient length
|
170mm(6-3/4”)
|
|
Two center distance
|
1500mm(60")
|
|
Lathe body width
|
350mm(13-3/4”)
|
|
Spindle telos
|
D1-8
|
|
Spindle through-hole diameter
|
80mm(3-1/8”)
|
|
Spindle inner taper
|
MT7
|
|
Spindle speed range
|
12grad 25~1600r/min
|
|
Top slide travel
|
130mm(5-1/8”)
|
|
Cross slid travel
|
316mm(12-1/2”)
|
|
Max. section of cuttingtools
|
25mm×25mm(1"*1")
|
|
Lead screw pitch
|
4TPI or 6mm
|
|
Portrait feed
|
35kinds 0.059-1.646mm/rev or0.0022”~0.0612”/rev
|
|
Traverse feed
|
35kinds 0.020~0.573mm/rev or0.00048”~0.01354”/rev
|
|
Metric thread range
|
47kinds 0.2-14mm
|
|
Inch thread range
|
60kinds 2-112TPI
|
|
Pitch system thread range
|
50kinds 4-112TPI
|
|
Modular system thread range
|
39kinds 0.1-7 MP
|
|
Tailstock diameter
|
75mm(3”)
|
|
Tailstock range
|
180mm(7”)
|
|
Tailstock inner taper
|
MT5
|
|
Cross adjustment
|
±13mm(±1/2”)
|
|
Main motor power
|
7.5/(10)3PH
|
|
Cooling pump
|
0.1kw(1/8HP)3PH
|
|
Outside size
|
3340mm×1150mm×1430mm
|
|
Packaging box size
|
2435mm×1150mm×1740mm
|
|
NW/GW
|
2435kg/2840kg
|
